Paneles laterales corporales
# Parte Parte Número 1 Parte Número 2 Cantidad
1 M3 ASY, LADO CUERPO OUTER LH 1073673-S0-B 1073673s0b 1
1 M3 Asy, lado del cuerpo exterior, RH 1073674-S0-B 1073674s0b 1
2 M3 ASY, A PLR lado del cuerpo OTR LH 1073679-S0-A 1073679S0A 1
2 M3 ASY, A PLR lado del cuerpo OTR RH 1073680-S0-A 1073680S0A 1
2 m3 a b PLR lado del cuerpo OTR, LH SVC E-coat 1627139-S0-A 1627139S0A 1
2 M3 A B PLR lado del cuerpo OTR, RH SVC E-coat 1627152-S0-A 1627152S0A 1
3 M3 ASY, B PLR lado del cuerpo OTR LH 1504887-S0-A 1504887s0a 1
3 M3 ASY, B PLR lado del cuerpo OTR rh 1504888-s0-a 1504888s0a 1
4 M3 ASY, TRASERO BARDO EXTERIOR Assy LH 1073677-S0-B 1073677s0b 1
4 M3 ASY, TRASERO BARDO EXTERIOR Assy rh 1073678-s0-b 1073678s0b 1
5 M3 ASY, TRASERO BARDO EXTERIOR PNL lh svc 1073735-S0-M 1073735s0m 1
5 M3 ASY, TRASERO BARDO EXTERIOR PNL rh svc 1073736-S0-M 1073736s0m 1
6 M3S FENDER ADJUNTO SOPORTE SUPERIOR SVC LH 1090865-S0-E 1090865S0E 1
6 m3s Fender Soporte de fijación superior SVC rh 1091432-s0-e 1091432S0E 1
8 m3s BIW Fender Adjuntar Brkt Baje LH SVC SVC 1102252-S0-D 1102252S0D 1
8 m3s BIW Fender Adjuntar Brkt Baja RH SVC 1103451-S0-D 1103451S0D 1
9 M3 ASY, un pilar exterior, LH 1073707-S0-A 1073707s0a 1
9 M3 ASY, un pilar exterior, RH 1073708-S0-A 1073708S0A 1
10 m3 pnl, Cantrail Interno, LH 1073727-S0-A 1073727S0A 1
10 m3 pnl, Cantrail Interno, rh 1073728-s0-a 1073728S0A 1
11 M3 ASY, LADO DE COWL, LH 1080023-S0-C 1080023s0c 1
11 M3 ASY, LADO DE COWL, RH 1080024-S0-C 1080024s0c 1
12 m3 ASY, B Pillar OTR, LH 1080019-S0-B 1080019s0b 1
12 m3 ASY, B Pillar OTR, RH 1080020-S0-B 1080020s0b 1
13 M3 ASY, B PINTAR INR, LH 1080013-S0-B 1080013s0b 1
13 M3 ASY, B PILACAR INR, RH 1080014-S0-B 1080014S0B 1
14 m3 Reinf escopeta a A PLR LH 1088573-S0-A 1088573S0A 1
14 m3 Reinf escopeta a A PLR RH 1088574-S0-A 1088574S0A 1
15 m3 ASY Pnl Pilar de la bisagra LH 1101915-S0-A 1101915S0A 1
15 m3 ASY Pnl Pilar de la bisagra RH 1101916-S0-A 1101916S0A 1
16 M3 Ayy, Bisagra Pilar LH 1080021-S0-A 1080021S0A 1
16 M3 ASY, PILA DE HIZE RH 1080022-S0-A 1080022S0A 1
* Enchufe, Round, 25mm, TPV, BLK 1077461-00-A 107746100A 1
* Riv Tuerca, M6, THK Head, 0.5-3.0, STL, SNZN 1118497-00-A 111849700A 2

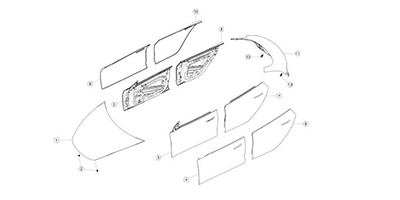

Paneles de cierre
# Parte Parte Número 1 Parte Número 2 Cantidad
1 Assy Hood, Modelo 3, E-coated 1081390-E0-C 1081390E0c 1
2 M3 Hood BumpStop 1090735-00-C 109073500c 2
3 FR Puerta Assy, LH, Modelo 3, E-coated 1081421-E0-C 1081421E0c 1
4 m3 FR puerta PNL OTR, LH 1081439-S0-A 1081439S0A 1
5 FR Puerta Assy, RH, Modelo 3, E-coated 1081420-E0-C 1081420E0c 1
6 m3 FR puerta PNL OTR, RH 1081438-S0-A 1081438S0A 1
7 rr Assy de la puerta, LH, Modelo 3, E-coated 1081441-E0-C 1081441E0c 1
8 m3 rr puerta pnl OTR, LH 1081459-S0-A 1081459S0A 1
9 rr Assy Puerta, RH, Modelo 3, E-coated 1081440-E0-C 1081440E0c 1
10 m3 RR puerta pnl OTR, RH 1081458-S0-A 1081458S0A 1
11 Assy Troncal, Modelo 3, E-coated 1081460-E0-D 1081460E0D 1
11 Assy Troncal, Modelo 3, Powered 1601460-E0-A 1601460E0A 1
Tronco de 12 m3 Sprung Bump Stop 1108767-00-C 110876700c 2

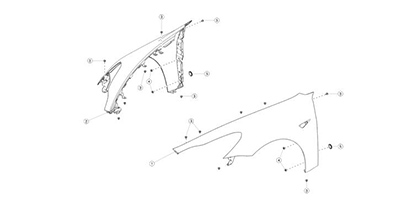

guardabarros
# Parte Parte Número 1 Parte Número 2 Cantidad
1 Assy Fender, LH, Modelo 3, E-coated 1081401-E0-D 1081401E0D 1
1 Assy Fender, LH, Modelo 3, Sólido Black-PBSB 1081401-01-D 108140101D 1
1 Assy Fender, LH, Modelo 3, Pearl White Multi-Coat-PPSW 1081401-11-D 108140111D 1
1 Assy Fender, LH, Modelo 3, Midnight Silver Metallic-PMNG 1081401-12-D 108140112D 1
1 Assy Fender, LH, Modelo 3, Azul Profundo Metallic-PPSB 1081401-13-D 108140113D 1
1 Assy Fender, LH, Modelo 3, Rojo Multi-Coat-PPMR 1081401-08-D 108140108d 1
2 Fender Assy, RH, Modelo 3, E-coated 1081400-E0-D 1081400E0D 1
2 Fender Assy, RH, Modelo 3, Sólido Black-PBSB 1081400-01-D 108140001d 1
2 Fender Assy, RH, Modelo 3, Pearl White Multi-Coat-PPSW 1081400-11-D 108140011D 1
2 Fender Assy, RH, Modelo 3, Midnight Silver Metallic-PMNG 1081400-12-D 108140012D 1
2 Fender Assy, RH, Modelo 3, Azul profundo Metallic-PPSB 1081400-13-D 108140013d 1
2 Fender Assy, RH, Modelo 3, Rojo Multi-Coat-PPMR 1081400-08-D 108140008d 1
3 Bolt & WSHR, HX, M6X12, [8.8] G1009, PC 1060685-00-C 106068500c 8
4 Keps [FL], HX, M6-1.0, [8], G1009 [B] 1485241-00-A 148524100A 2
5 Enchufe, Round, 36mm, 1.2 GRP, TPV, BLK 1127883-00-C 112788300c 2
Paneles interiores delanteros
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | Brace Assy - torre de choque | 1075042-00-F | 107504200f | 1 |
1 | Brace Assy - torre de choque hp | 1521274-00-D | 152127400d | 1 |
2 | Lámina butílica, 40x40, 1 mm de espesor. | 1032246-00-B | 103224600b | 28 |
2 | M3 ASY, Torre de Choque UPR LH, SVC | 1073791-S0-B | 1073791s0b | 1 |
3 | M3 ASY, Torre de Choque UPR Rh, svc | 1073792-S0-H | 1073792S0H | 1 |
4 | M3 ASY shock TWR sup rr lh svc | 1103334-S0-B | 1103334s0b | 1 |
5 | M3 ASY shock TWR sup rr rh svc | 1103335-S0-B | 1103335s0b | 1 |
6 | TOYY shock TWR Sup fr lh | 1103388-S0-B | 1103388s0b | 1 |
7 | Mi Torre de choque - Soporte FRT rh svc E-coated | 1506045-S0-A | 1506045S0A | 1 |
8 | TOYY - Frt riel INR PNL Con paréntesis lh | 1080463-S0-B | 1080463s0b | 2 |
9 | TOYY - Frt riel INR PNL Con paréntesis rh | 1080464-S0-B | 1080464s0b | 2 |
10 | m3s frt Subtrabajo MNT Frt INR LH | 1073811-S0-A | 1073811S0A | 1 |
11 | m3s frt Subtrabajo MNT Frt INR RH | 1073812-S0-A | 1073812S0A | 1 |
12 | Ayy, Front Rail Inner Reinf, LH | 1080477-S0-A | 1080477S0A | 1 |
13 | Asy, ferrocarril delantero Inner Reinf, RH | 1080478-S0-A | 1080478s0a | 1 |
14 | TOYY - Rail Front Outer LH con Fn | 1103447-S0-C | 1103447s0c | 2 |
15 | TOYY - Exterior del ferrocarril frontal RH con Fn | 1103448-S0-C | 1103448s0c | 2 |
dieciséis | ASY, Brkt Torre de choque Brace LH | 1089623-S0-A | 1089623S0A | 1 |
17 | ASY, Brkt Torre de choque Brace RH | 1089624-S0-A | 1089624S0A | 1 |
18 | m3 Assy FR FENDER SOPORTE LH | 1086017-S0-A | 1086017S0A | 1 |
19 | m3 Assy FR FENDER SOPORTE HR | 1086016-S0-A | 1086016S0A | 1 |
20 | Ayy, Shotgun Shear Wall LH | 1103456-S0-A | 1103456S0A | 1 |
21 | Asy, Shotgun Shear Wall RH | 1103457-S0-A | 1103457s0a | 1 |
22 | M3 ASY, Torre de escopeta, LH | 1080473-S0-B | 1080473s0b | 1 |
23 | M3 Asy, Shotgun Tower, RH | 1080474-S0-B | 1080474s0b | 1 |
24 | m3 brkt Assy - guardabarros y soporte de lámpara LH | 1100382-S0-A | 1100382S0A | 1 |
25 | m3 brkt Assy - guardabarros y soporte de lámpara rh | 1100383-S0-A | 1100383S0A | 1 |
26 | M3 Asy, escopeta interior, LH | 1080025-S0-F | 1080025s0f | 1 |
27 | M3 asy, escopeta interior, rh | 1080026-S0-F | 1080026s0f | 1 |
28 | Panel M3 - escopeta OTR LH, SVC | 1073755-S0-E | 1073755S0E | 1 |
29 | Panel M3 - escopeta OTR Rh, svc | 1485113-S0-A | 1485113S0A | 1 |
30 | M3 ASY, DASH CRASTEMBER, SVC | 1073828-S0-B | 1073828s0b | 1 |
31 | M3 ASY, CAJA DE TORQUE LH, SVC | 1075945-S0-A | 1075945S0A | 1 |
32 | M3 ASY, CAJA DE TORQUE RH, SVC | 1075946-S0-A | 1075946S0A | 1 |
33 | M3 PNL, cierre de torre de choque, LH | 1084685-S0-C | 1084685s0c | 1 |
34 | M3 PNL, cierre de torre de choque, RH | 1084686-S0-D | 1084686s0d | 1 |
35 | m3 pnl, frente Subtrabajo Mount Cap, LH | 1074845-S0-A | 1074845S0A | 1 |
36 | m3 pnl, frente Subtrabajo Mount Cap, RH | 1074846-S0-A | 1074846S0A | 1 |
37 | m3 brkt - FENDER FRT INR LH | 1089673-S0-A | 1089673S0A | 1 |
38 | m3 brkt - FENDER FRT INR RH | 1089674-S0-A | 1089674S0A | 1 |
39 | m3 brkt - soporte de batería LH | 1095759-S0-A | 1095759S0A | 1 |
40 | m3 brkt - Apoyo de la batería RH | 1095762-S0-A | 1095762S0A | 1 |
41 | M3 ASY - Frunce Brkt | 1105305-S0-A | 1105305S0A | 2 |
42 | M3 ASY, COWL TOP | 1089305-S0-B | 1089305s0b | 1 |
43 | Bolt, HF, M10x27, STL [109], Znni, SMAT | 1108938-00-B | 110893800b | 2 |
44 | TOYY - Tablero externo pnl lh | 1092173-S0-B | 1092173s0b | 1 |
45 | TOYY - Tablero externo pnl Rh | 1092174-S0-A | 1092174S0A | 1 |
46 | m3 Assy Apoyo al guardabarros LH | 1090159-S0-A | 1090159S0A | 1 |
47 | m3 Assy apoyo de guardabarros rh | 1090160-S0-A | 1090160S0A | 1 |
48 | Bolt, HF, M8-1.25x20, [109], G0310 [B], MAT | 1452249-00-A | 145224900a | 6 |
* | ASY, FRT Subtrabajo Monte la parte trasera, LH | 1078111-S0-F | 1078111S0F | 1 |
* | ASY, FRT Subtrabajo Monte la parte trasera, rh | 1078112-S0-F | 1078112S0F | 1 |
* | Bolt, Te, M10x1.5x64, [10.9] U-Znni-MP Cw | 1110188-00-B | 111018800b | 6 |
* | Tuerca de soldadura, HF, M10, STL [10] TEFLON | 1128656-00-A | 112865600a | 1 |
NVH amortiguación y armadura de pintura
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | parche de lámina de butilo 150x120x2mm | 1043439-00-A | 104343900A | 1 |
2 | Patch de lámina de butilo - (M3 410 x 120 x 2.0) | 1120355-00-A | 112035500A | 1 |
3 | Patch de lámina de butilo - m3 (330 x 200 x 2.0) | 1120356-00-a | 112035600A | 4 |
4 | Patch de lámina de butilo - m3 (200 x 75 x 2.0) | 1120357-00-a | 112035700A | 4 |
5 | Lámina de butilo, 90x70, 1 mm de espesor. | 1032245-00-A | 103224500A | 3 |
6 | Lámina butílica, 40x40, 1 mm de espesor. | 1032246-00-A | 103224600A | 36 |
7 | Enchufe, ranura, 13x19,1.2 GRP, EPDM, AZUL | 1133968-00-B | 113396800b | 2 |
8 | Enchufe, redondo, 36mm, 1.2 grp, TPV, BLK | 1127883-00-C | 112788300c | 2 |
9 | Enchufe, redondo, 13mm, 1.2 grp, epdm, blk | 1111860-00-B | 111186000b | 4 |
10 | Enchufe Oval, 25x31x3.45, EPDM, Negro | 1052824-00-A | 105282400a | 1 |
11 | Enchufe, redondo, 16,1.2 gr, EPDM, BLK | 1131061-00-A | 113106100a | 3 |
12 | LH Tough Plug | 1138243-00-A | 113824300A | 1 |
13 | Enchufe, ranura, 13x21, EPDM, BLK | 1451729-00-B | 145172900b | 2 |
* | lámina butilo parche-180x125x2-esquner Corte | 1542769-00-A | 154276900A | 6 |
Paneles traseros
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | M3 Asy, panel trasero comp | 1077958-S0-A | 1077958S0A | 1 |
2 | M3 ASY piso del tronco | 1095966-S0-A | 1095966S0A | 1 |
3 | m3 crossmember-rr Subtrabajo LWR SVC | 1097163-S0-D | 1097163s0d | 1 |
4 | M3 PNL, trasero Subtrabajo UPR Cruce | 1090395-S0-A | 1090395S0A | 1 |
5 | M3 ASY FSTNR-FLOR, CUBIERTA DE MOTOR RR | 1099613-S0-A | 1099613S0A | 1 |
6 | M3 ASY - Extn, exterior pnl lh | 1109299-S0-A | 1109299S0A | 1 |
7 | M3 ASY - Extn, exterior pnl Rh | 1109300-S0-A | 1109300S0A | 1 |
8 | m3s BIW Fascia trasera Brkt Assy lh | 1102256-S0-A | 1102256S0A | 1 |
9 | m3s BIW accesorio de fascia Brkt Assy Rh | 1102259-S0-A | 1102259S0A | 1 |
10 | Lámpara M3 Can PNL, LH - SVC | 1111206-S0-C | 1111206s0c | 1 |
11 | Lámpara M3 Can PNL, RH - SVC | 1111207-S0-B | 1111207s0b | 1 |
12 | M3S Troncal Trim AttChmnt Brkt LH Assy - SVC | 1104978-S0-B | 1104978s0b | 1 |
13 | m3s BIW recorte y Audio trasero Brkt Assy - SVC | 1102258-S0-B | 1102258s0b | 1 |
14 | Soporte de fijación del subwoofer M3 - SVC | 1102257-S0-A | 1102257S0A | 1 |
15 | CARGA DE CARGA DE M3 Assy SVC | 1098239-S0-B | 1098239s0b | 1 |
18 | m3 brkt-rr riel a placa de parachoques | 1083562-S0-A | 1083562S0A | 2 |
19 | M3 ASY - RR Guante de riel inferior | 1101809-S0-A | 1101809S0A | 2 |
20 | M3 ASY - lh rr Guante de riel superior | 1506637-S0-A | 1506637s0a | 2 |
20 | M3 ASY - rr rr Guante de riel superior | 1506638-S0-A | 1506638S0A | 2 |
21 | m3 Rail-trasero Lower, lh | 1127902-S0-A | 1127902S0A | 1 |
22 | m3 Rail-trasero Inferior, rh | 1127903-S0-A | 1127903S0A | 1 |
23 | M3 PNL, RAIL trasero Baja Reinf, LH | 1127904-S0-A | 1127904S0A | 1 |
24 | Riel trasero M3 Inferior Reinf, RH | 1127905-S0-A | 1127905S0A | 1 |
25 | M3 ASY-RAIL RR UPR, LH | 1101749-S0-B | 1101749S0B | 1 |
26 | M3 ASY-RAIL RR UPR, RH | 1101750-S0-B | 1101750s0b | 1 |
27 | m3 extn-riel a rr QTR Lwr, lh | 1121053-S0-A | 1121053S0A | 1 |
28 | m3 extn-riel a rr QTR Lwr, rh | 1121054-S0-A | 1121054S0A | 1 |
29 | m3 FSTNR ASY- Brkt RR Ashld & Harn adjuntar svc | 1133803-S0-C | 1133803s0c | 2 |
30 | M3 ASY-RR primavera & Subfr Mt, lh | 1101001-S0-B | 1101001s0b | 1 |
31 | M3 ASY-RR primavera & Subfr Mt, rh | 1101002-S0-B | 1101002s0b | 1 |
32 | M3 ASY - RR Aeroshield RR Brkt SVC | 1099231-S0-C | 1099231S0c | 2 |
34 | m3 extn-trunk Piso, lh svc | 1089593-S0-B | 1089593s0b | 1 |
35 | m3 extn-trunk Piso, rh svc | 1089594-S0-B | 1089594s0b | 1 |
36 | M3 ASY, RR Subtrabajo MNT, LH, SVC | 1073879-S0-A | 1073879S0A | 1 |
37 | M3 ASY, RR Subtrabajo MNT, RH, SVC | 1073880-S0-A | 1073880S0A | 1 |
38 | M3 ASY - lámpara lata lh | 1098238-S0-B | 1098238s0b | 1 |
39 | M3 ASY - la lámpara puede rh | 1095627-S0-B | 1095627s0b | 1 |
40 | Bolt HF M10x1.50x30 [10.9] -U-MP-G720 | 2007069 | 2007069 | 8 |
41 | Rivnut, M6x1,4.0mm GRP, STL, ZNNI | 1038174-00-A | 103817400A | 1 |
Paneles interiores del cuarto trasero
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | M3 Asy, Centro Trasero Trasero | 1099605-S0-A | 1099605S0A | 1 |
2 | M3 ASY, PAZA DE PARCELA MIERDA | 1078439-S0-A | 1078439S0A | 1 |
3 | m3 extn, estante de paquetes RR lh | 1094693-S0-A | 1094693S0A | 1 |
4 | m3 extn, estante de paquetes RR Rh | 1094694-S0-A | 1094694S0A | 1 |
5 | EXTN, PAZA DE PAZA FRENTE LH - SVC | 1073681-S0-G | 1073681S0G | 1 |
6 | EXTN, PAZA DE PAZA FRENTE RH - SVC | 1073682-S0-G | 1073682S0G | 1 |
7 | ASY, Retractor de estantería de paquetes Reinf LH - SVC | 1095653-S0-D | 1095653S0D | 1 |
8 | ASY, Retractor de estantería de paquetes Reinf rh - SVC | 1095654-S0-D | 1095654S0D | 1 |
9 | M3 ASY - Wh Inner Complete LH, SVC | 1093335-S0-A | 1093335S0A | 1 |
10 | M3 ASY - Wh interno completo rh, svc | 1093336-S0-A | 1093336S0A | 1 |
11 | M3 ASY, MOMPTPER MOUNT RR-LH | 1077933-S0-A | 1077933S0A | 1 |
12 | M3 ASY, MOMPTPER MOUNT RR-RH | 1077934-S0-A | 1077934S0A | 1 |
13 | RR Arco de rueda RNFT, FR LH -SVC | 1076619-S0-D | 1076619S0D | 1 |
14 | RR arco de rueda rnft, fr rh -svc | 1076620-S0-D | 1076620s0d | 1 |
15 | Asy, Magder Mount RNFT lh -svc | 1083941-S0-C | 1083941S0c | 1 |
dieciséis | Asy, Magder Mount RNFT rh -svc | 1083942-S0-C | 1083942s0c | 1 |
17 | Asy, Magder Mount Brkt LH - SVC | 1083939-S0-E | 1083939S0E | 1 |
18 | Asy, Magder Mount Brkt rh - SVC | 1083940-S0-E | 1083940S0E | 1 |
19 | Rígido, rr Wheelhouse RR LH - SVC | 1091443-S0-D | 1091443S0D | 1 |
20 | Rígido, rr Wheelhouse RR rh - SVC | 1091444-S0-D | 1091444s0d | 1 |
21 | M3 ASY - Rueda EXTN LH, SVC | 1077156-S0-A | 1077156S0A | 1 |
22 | M3 ASY - Rueda EXTN Rh, svc | 1077158-S0-A | 1077158s0a | 1 |
23 | M3 ASY, RR W / h externo completo lh | 1108147-S0-A | 1108147s0a | 1 |
24 | M3 ASY, RR W / h rh rh | 1108148-S0-A | 1108148S0A | 1 |
25 | M3 ASY, EXTN W / h Outer LH | 1104199-S0-A | 1104199S0A | 1 |
26 | M3 ASY, EXTN W / h rh rh | 1104200-S0-A | 1104200S0A | 1 |
27 | M3S TRASERO CUARDO INTERNO LH | 1073851-S0-A | 1073851S0A | 1 |
28 | M3S TRASERO CUARDO INTERIOR INTERIOR HR | 1073852-S0-A | 1073852S0A | 1 |
29 | M3 ASY c PLR extensión LH | 1095027-S0-B | 1095027s0b | 1 |
30 | M3 ASY c PLR extensión rh | 1095028-S0-B | 1095028s0b | 1 |
31 | M3 PNL, Rueda trasera Reinf Cierre, LH | 1082739-S0-A | 1082739S0A | 1 |
32 | M3 PNL, Rueda trasera Reinf Cierre, RH | 1082740-S0-A | 1082740S0A | 1 |
33 | m3 pnl, div Bar Reinf, LH | 1082599-S0-A | 1082599S0A | 1 |
34 | m3 pnl, div bar reinf, rh | 1082600-S0-A | 1082600S0A | 1 |
35 | M3 ASY Cantrail extensión INR LH | 1096101-S0-D | 1096101S0D | 1 |
36 | M3 ASY Cantrail extensión INR RH | 1096102-S0-D | 1096102S0D | 1 |
37 | M3 ASY, RAIN DE TECHO EXTN Pnl lh | 1073689-S0-B | 1073689S0B | 1 |
38 | M3 ASY, RAIN DE TECHO EXTN Pnl Rh | 1073690-S0-B | 1073690s0b | 1 |
39 | M3 ASY, TRASERO BRESO INR LH | 1082597-S0-A | 1082597S0A | 1 |
40 | M3 ASY, TRARS TRASERO INR HR | 1082598-S0-A | 1082598S0A | 1 |
* | Enchufe, 80x174, EPDM, BLK | 1110061-00-B | 111006100b | 2 |
paneles de techo
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | M3 PNL, encabezado frontal UPR | 1073671-S0-B | 1073671s0b | 1 |
2 | M3 PNL, encabezado trasero inferior | 1110192-S0-B | 1110192s0b | 1 |
3 | M3 PNL, encabezado trasero UPR | 1073665-S0-B | 1073665s0b | 1 |
4 | M3 PNL, encabezado trasero inferior | 1569119-S0-A | 1569119S0A | 1 |
5 | M3 PNL, encabezado frontal Reinf, RH | 1073730-S0-A | 1073730S0A | 1 |
6 | M3 PNL, encabezado frontal Reinf, LH | 1073729-S0-A | 1073729S0A | 1 |
7 | M3 PNL, Conector de encabezado trasero, RH | 1077122-S0-E | 1077122S0E | 1 |
8 | M3 PNL, Conector de encabezado trasero, LH | 1077121-S0-D | 1077121S0D | 1 |
componentes de alféizar
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | M3 ASY, SIDE SILL INR, RH | 1073840-S0-A | 1073840S0A | 1 |
2 | M3 ASY, SIDE SILL INR, LH | 1073839-S0-A | 1073839S0A | 1 |
3 | M3 ASY FSTNR-EXTN alféizar en lwr, rh | 1099609-S0-A | 1099609S0A | 1 |
4 | M3 ASY FSTNR-EXTN alféizar en lwr, lh | 1099608-S0-A | 1099608S0A | 1 |
5 | M3 Sides Sill Insert SVC | 1073843-S0-A | 1073843S0A | 1 |
6 | M3 Cierre-subtrama a sill, rh | 1085976-S0-A | 1085976S0A | 1 |
7 | M3 ASY - SBFRM to sill cierre pnl lh | 1085975-S0-A | 1085975S0A | 1 |
8 | M3 ASY, OUTER SILL SILL, RH | 1082282-S0-B | 1082282s0b | 1 |
9 | M3 ASY - Sillado lateral exterior LH | 1082281-S0-B | 1082281S0B | 1 |
10 | M3 ASY - Jack Pad Fr | 1088542-S0-A | 1088542S0A | 2 |
11 | M3 ASY - Jack Pad RR RR | 1102128-S0-A | 1102128S0A | 2 |
12 | Bracket - Sill Insert Mount SVC | 1082361-S0-C | 1082361S0c | 4 |
13 | Kit de sección de inserción del umbral frontal M3 | 1467695-00-B | 146769500b | 1 |
14 | m3 pnl - RH Outer RH RH | 1093318-S0-A | 1093318S0A | 1 |
15 | m3 pnl - TRASERO EXTERIOR TRASERO LH | 1093317-S0-A | 1093317S0A | 1 |
dieciséis | Mi Guante - FSF Cruce lh svc E-coated | 1074825-S0-D | 1074825S0D | 1 |
17 | Mi Guante - FSF Cruce rh svc E-coated | 1074826-S0-C | 1074826s0c | 1 |
18 | Mi TOYY - FSF Montaje del asiento Reinf SVC E-coated | 1108045-S0-B | 1108045s0b | 1 |
Reparación estructural Consumibles
# | parte | Número de parte 1 | Número de parte 2 | cantidad |
1 | Rivet, 6.5mm, 2.0 - 9.5mm | 1028408-00-A | 102840800A | 1 |
2 | Rivet, 6.5mm, 2.0-15.9mm | 1028409-00-A | 102840900A | 1 |
3 | Rivet, 4.8mm, 1.6 - 6.9mm | 1028719-00-A | 102871900A | 1 |
4 | LRG FLNG RIV6.5 STL Zn 2-15.9 QTY10 | 1062558-00-A | 106255800A | 1 |
5 | Str.cmmn Riv 6.5 STL Zn 3-13.5 QTY10 | 1062559-00-A | 106255900A | 1 |
6 | Str. Bombilla RIV6.5 STL Zn 2-4.5 QTY11 | 1063943-00-A | 106394300A | 1 |
7 | sm CTSK RVT, 4.8 ALU / STL2.0-3.1MMQTY10 | 1069308-00-a | 106930800A | 1 |
8 | Remache contrariado estructural, 4.8mm (3 / 16 ") kit, aluminio cuerpo / acero tallo, gama de agarre 3.18-8.41mm | 1069326-00-A | 106932600A | 1 |
9 | Rivet contado estructural, 6.5mm (1 / 4 ") kit, aluminio cuerpo / acero tallo, gama de agarre 4.06-12.07mm | 1069327-00-A | 106932700A | 1 |
10 | FLW FRM Rvt, s08-8mmst.stl 1.3-2.5qty10 | 1069328-00-A | 106932800A | 1 |
11 | FLW FRM Rvt, s18-8mmst.stl 2.3-5.5qty10 | 1069329-00-a | 106932900A | 1 |
12 | FLW FRM Rvt, s28-8mmst.stl3.35-4.1qty10 | 1069330-00-A | 106933000A | 1 |
13 | FLW FRM Rvt, s38-8mmst.stl4.0-5.15qty10 | 1069331-00-a | 106933100A | 1 |
14 | FLW FRM Rvt, s48-8mmst.stl 5.0-6.1qty10 | 1069332-00-A | 106933200A | 1 |
15 | FLW FRM Rvt, s58-8mmst.stl 6.0-7.2qty10 | 1069333-00-a | 106933300A | 1 |
dieciséis | FLW FRM Rvt, s68-8mmst.stl 7.1-8.3qty10 | 1069334-00-a | 106933400A | 1 |
17 | Remache de alta resistencia 6.5mm, 2.6mm - 9.5mm | 1454538-00-a | 145453800A | 1 |
* | BLT, M8X16, M6 HF, [10.9], Znal, HD, OD14.9 | 1011818-00-A | 101181800A | 3 |
* | SPR Rivet C 5x4.5 H4 SKR | 1026938-00-A | 102693800A | 1 |
* | Adhesivo, betamate 2098 equipo | 1104826-00-a | 110482600A | 1 |
* | Parche de panel de piso M3 | 1452188-S0-A | 1452188s0a | 4 |
